ゴムパッキン

ゴムパッキンは様々な形があり、Ｕ／Ｖ／Ｌなど色々な種類があります。断面部分が文字のとおりＵ字形、Ｖ字形、Ｌ字形をしているゴムパッキンです。全てがリップパッキンの総称です。

Ｕパッキンの特長は、シール性もよく摺動抵抗も少なく、ゴム材料の種類によって、温度、圧力などに適応しています。またＶパッキンは大型機械の設備などでは、信頼性を買われてＶパッキンを使用しています。

Ｌパッキンは宛型パッキン、カップパッキンなどと呼ばれることもあります。液体物をリップパッキンで密封するとき、液体に圧力がかかるとリップの先端近くに、液体圧より大きな圧力で、圧着している部分が生じて、液体・ガスの漏れをふせぎます。

その他にもゴムパッキンには建設現場でも用いられています。土台を基礎に直接解れさせない物や紙パッキンなどがあります。

尚、髙田製作所では産業、工業に適した商品を主に取り扱っております。

種類	ASTM	特徴
ニトリル	NBR	耐油性、耐摩擦性能が良い
フッ素	FKM	耐油性、耐熱性、耐化学薬品性に非常に優れる
水素添加NBR	H-NBR	耐油性、耐熱性、耐候性が良い、NBRに水素を添加することにより耐候性を上げている
ブタジエン	BR	耐摩耗性に優れる
スチレンブタジエン	SBR	耐摩耗性能が良い、天然ゴムに良く似ている
クロロプレン	CR	耐油性、耐候性、耐電性が良い、合成ゴムの代名詞的(？)存在
ブチル	IIR	耐候性、耐ガス透過性、衝撃吸収性が良い
エチレンプロピレン	EPM.EPDM	耐候性、耐オゾン性に優れる
シリコーン	Q	耐熱性、耐寒性に優れる
ウレタン（液状）	U	耐摩耗性、耐荷重性能に非常に優れる、耐熱性に劣る
ミラプルウレタン（固形）	U	液状に比べ若干性能が劣る
イソプレン	IR	天然ゴムの合成タイプ

横にスクロールします

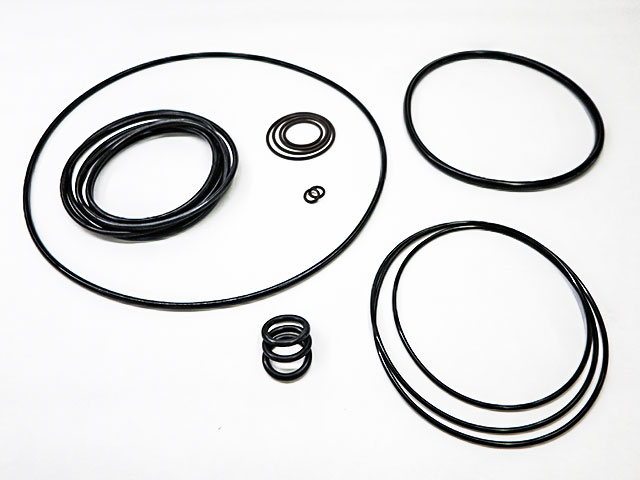

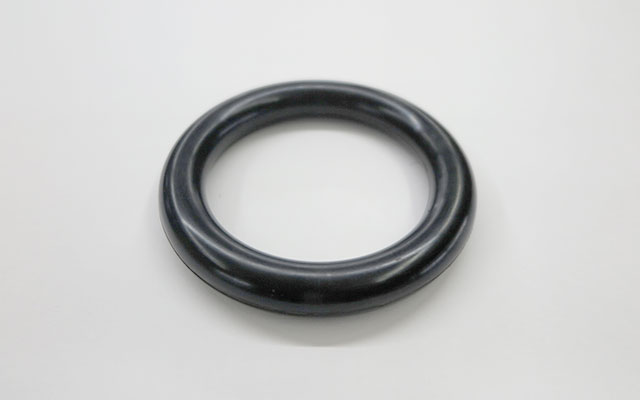

Ｏリングとは断面がＯ形をしたパッキンであり、液体やほこりを密封するのに使われています。Ｏリングは固定用で単純、方向性がなくコンパクト設計が可能です。Ｏリングはアメリカで航空機の油圧系統の密封シールとして開発されました。

その後様々な使用条件に適し、あらゆる分野に普及し現在では配管（固定用）及び運動用のパッキンとして使用されています。

Ｏリングの特徴は装着部分容積が小さいので、小さなスペースで装着できます。構造が簡単であり、簡単に取り外しができます。他の材料に比べて軟質なため、比較的小さな力で組み込めシール性が良いです。固定用Ｏリングは用途や種類が多く、家庭用製品から自動車、産業機器、航空機など、あらゆる分野で活躍しています。

しかし、そのほとんどは使用者な目に触れることがありません。Ｏリングも小さいながら役割は大きいものがあります。ユーザーの目には触れなくても工業、産業に不可欠な商品です。

尚、髙田製作所では、フッ素ゴムを原材料としたＯリングのご使用をお薦めしております。フッ素ゴム製品は耐熱、耐油性、耐薬品性に優れており、従来のゴム製品では耐えることの出来ない環境でも使用することのできる高機能の製品です。

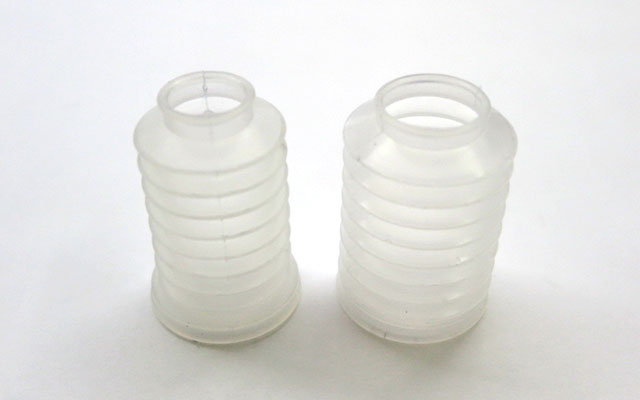

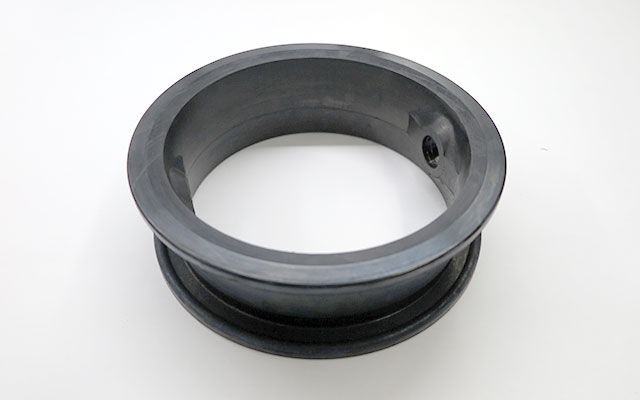

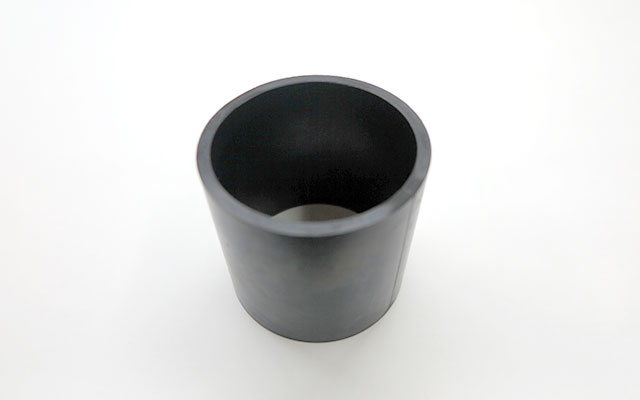

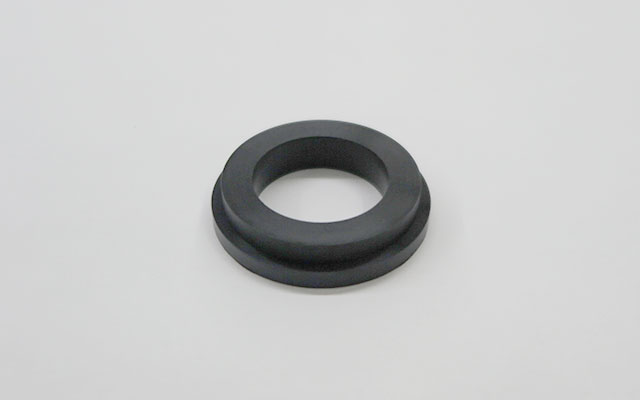

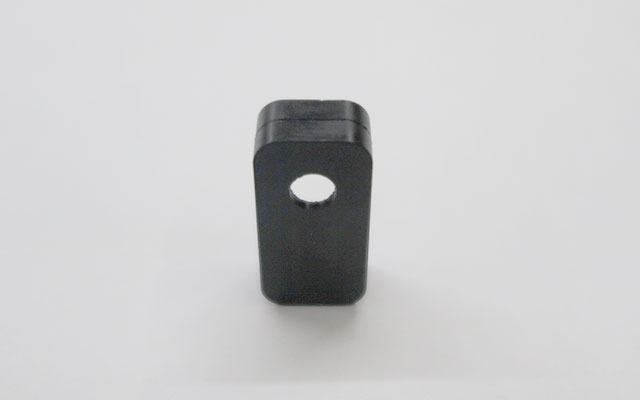

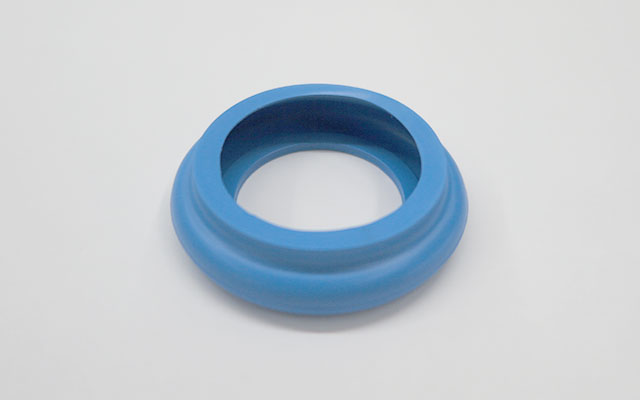

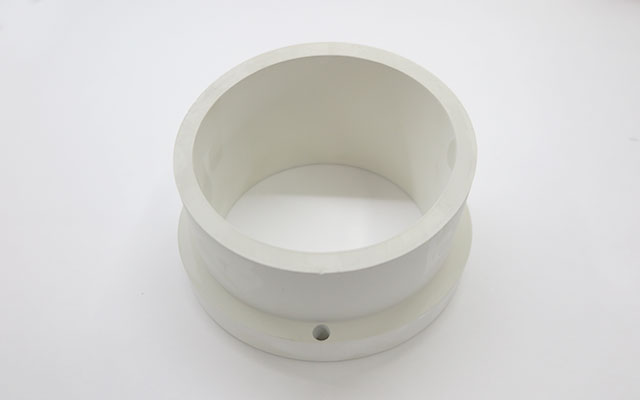

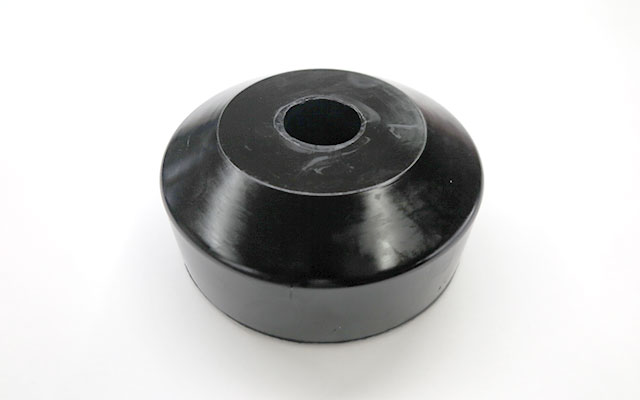

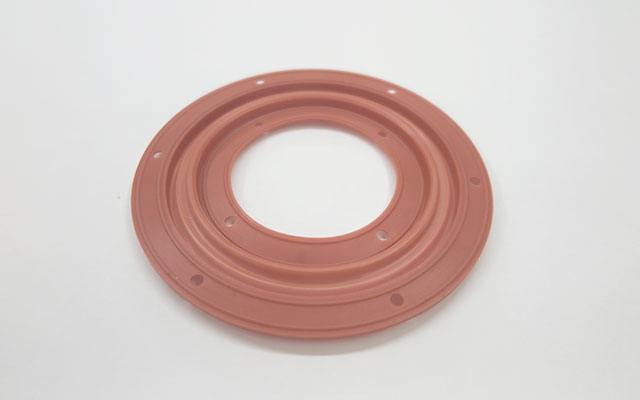

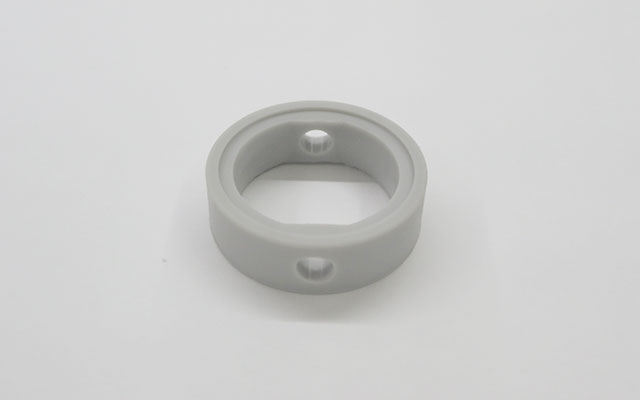

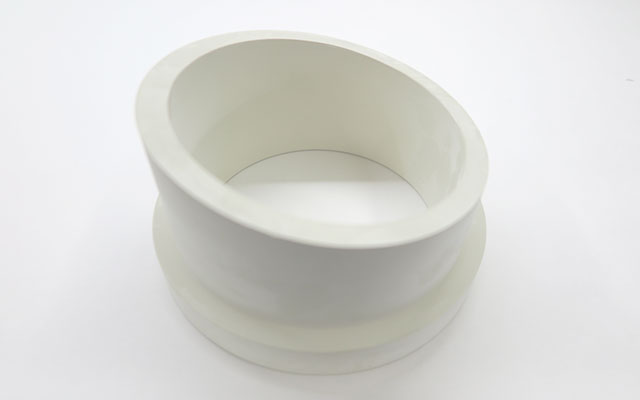

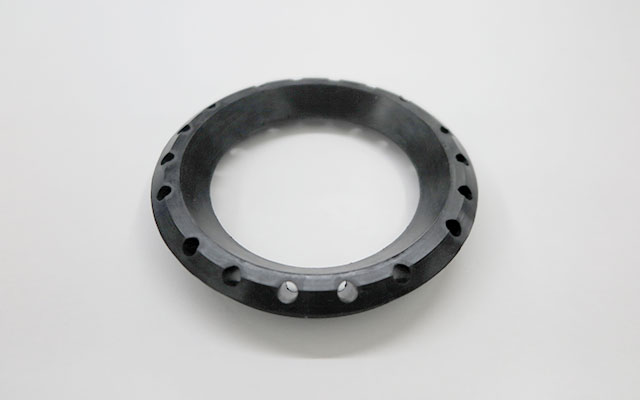

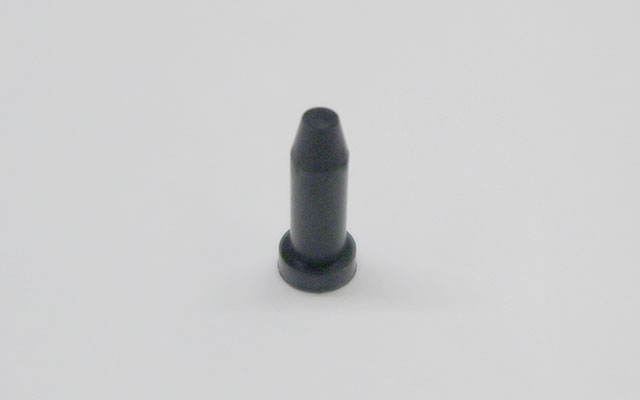

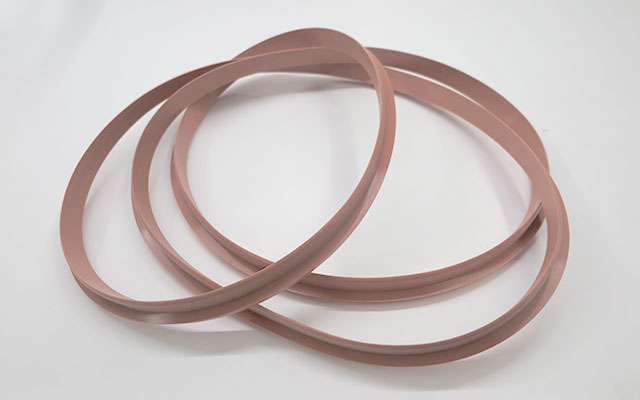

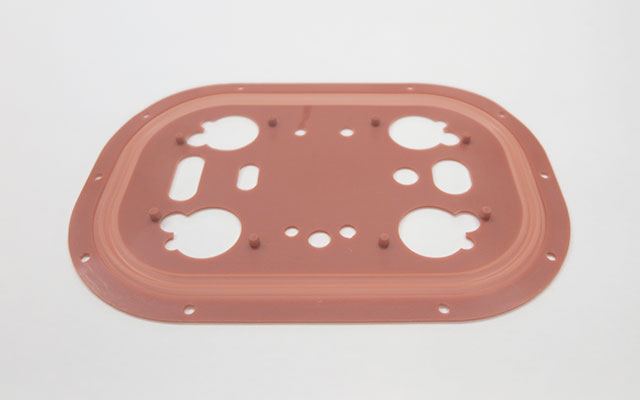

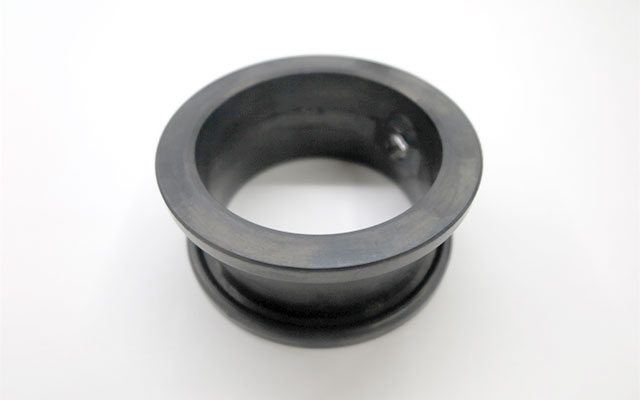

ご紹介しているお写真はごく一部になりますが、髙田製作所では大きい物から小さい物まで対応可能です。
また、お客様のご要望に合わせて金型設計及び製作も致しますので、何なりとご相談ください。
